Drehstromzähler 100 A
SZL-SDM72D
Art.-Nr.32003DirektzählerProduktbeschreibung

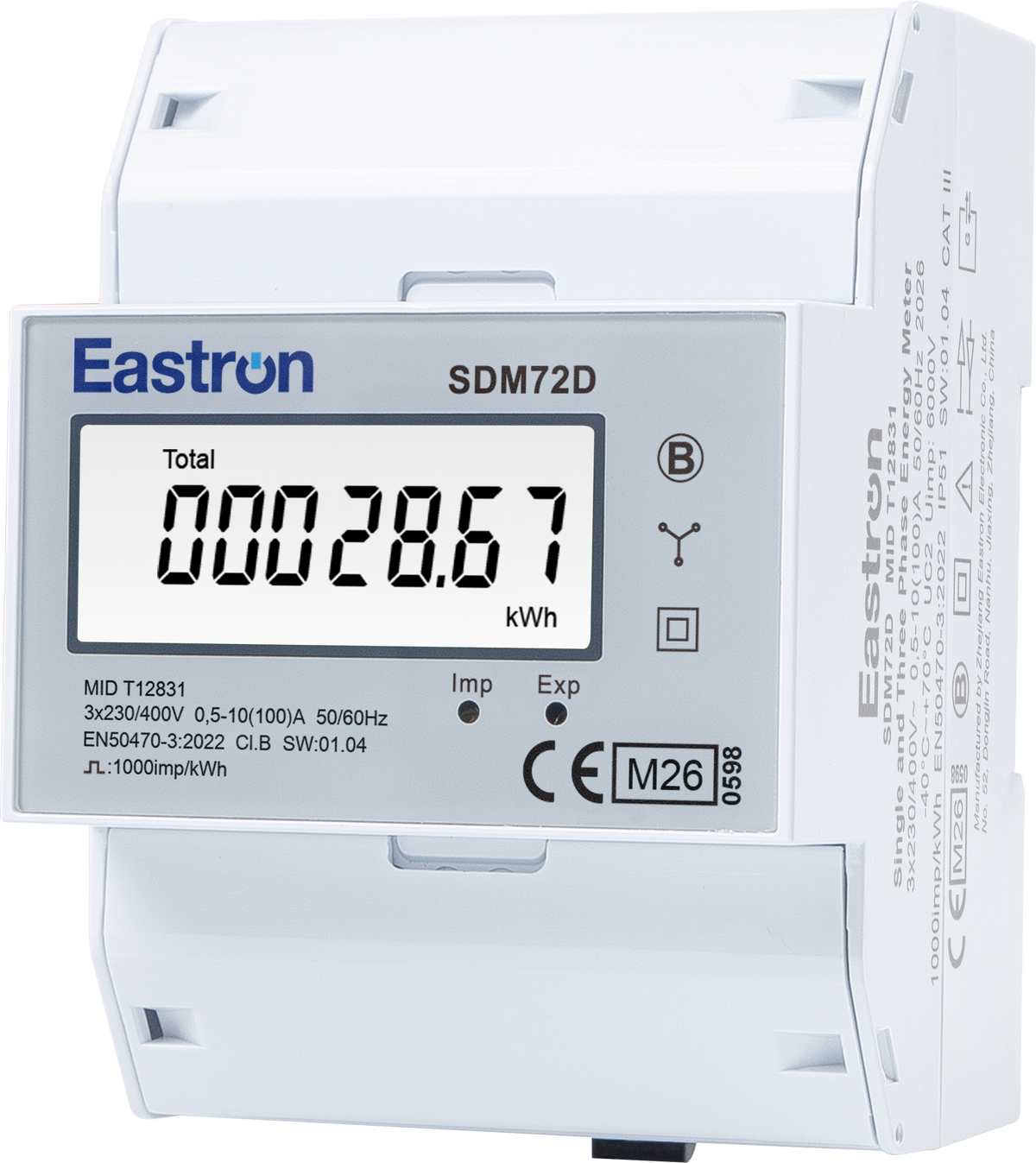

Der SZL-SDM72D ist ein MID-geeichter 3-Phasen-Drehstromzähler für die Direktmessung bis 100 A. Die aktuelle Last wird als Momentanverbrauch in Watt angezeigt.
Das 7-stellige LCD-Display mit weiß-bläulicher Hintergrundbeleuchtung ermöglicht eine übersichtliche Ablesung der Messwerte. Über den integrierten S0-Impulsausgang können Verbrauchsdaten mit einer Impulsrate von 1.000 Imp./kWh ausgegeben werden.
Der Zähler ist für 3 × 230/400 V AC bei 50 Hz ausgelegt, besitzt die Genauigkeitsklasse 1 und ist mit einer Baubreite von 4 TE für den Einbau im Verteiler vorgesehen.
Produktdaten
Technische Daten.
Kernparameter 01
Phasenanzahl3
Strombereichbis 100 A
Nennspannung3 × 230/400 V AC
Netzfrequenz50 Hz
DirektmessungJa
DisplayLCD
Eigenverbrauch< 2 W / 10V
Messung & Zertifizierung 02
GenauigkeitsklasseKlasse 1
MID-geeichtJa
ZweirichtungsmessungNein
SchutzklasseII
Kommunikation 03
RS485Nein
ModbusNein
EthernetNein
BluetoothNein
Wi-FiNein
App-SteuerungNein
Montage & Umgebung 04
SchutzartIP51

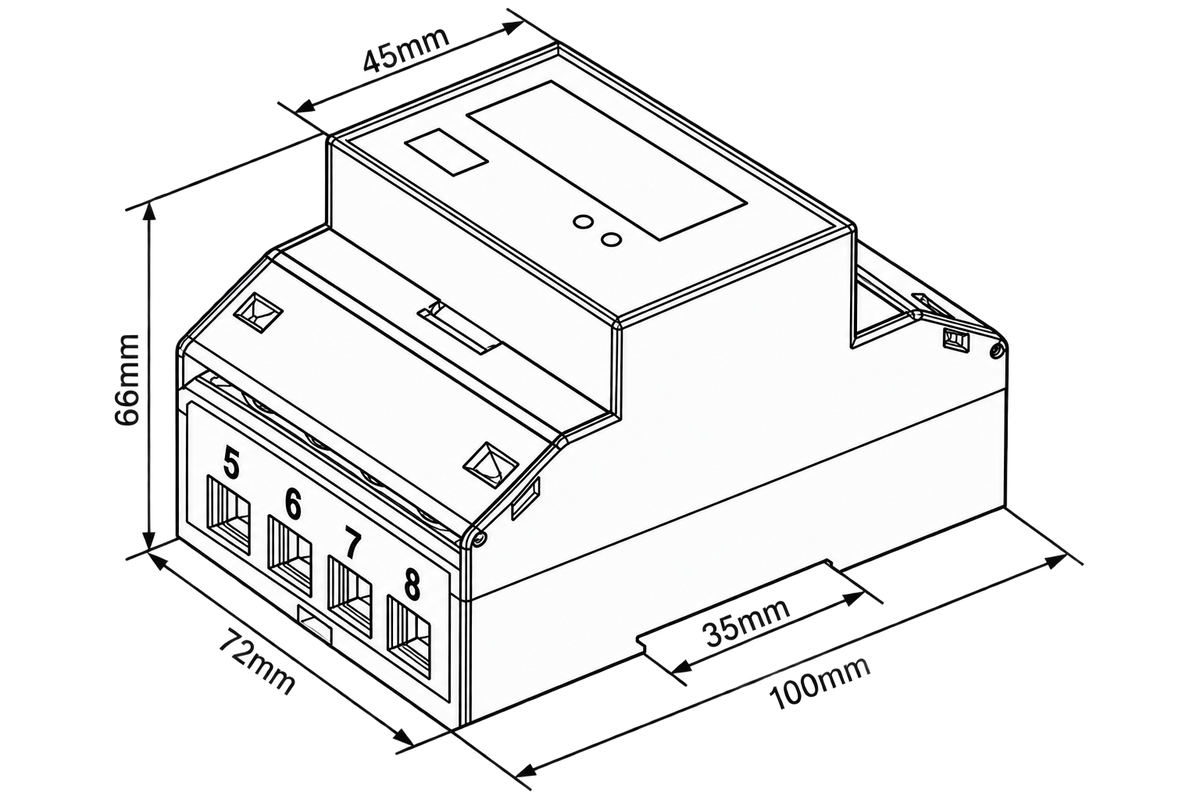

Breite72 mm
Höhe66 mm
Länge100 mm
Betriebstemperatur-25 °C bis +55 °C
Lagertemperatur-40 °C bis +70 °C
